উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Tieke
মডেল নম্বার:
জেডডি
সংক্ষিপ্ত ভূমিকা:
অটো ব্রেক লাইনচ্যুত ডিটেক্টর ডিভাইসটি চীনা স্ট্যান্ডার্ড TB/T3224-2010 'রেল মালবাহী গাড়ির লাইনচ্যুত করার জন্য স্বয়ংক্রিয় ব্রেক ভালভ' অনুযায়ী ডিজাইন, তৈরি এবং পরীক্ষা করা হয়েছে।
এটি যান্ত্রিক অভিনয় মোড গ্রহণ করে এবং সময়মত প্রধান এয়ার ব্রেক পাইপগুলিকে বায়ুমণ্ডলের সাথে সংযুক্ত করতে পারে যখন এটি রেলকার লাইনচ্যুত সনাক্ত করে, এইভাবে ট্রেনের জরুরি ব্রেক প্রয়োগ করে, লাইনচ্যুত দুর্ঘটনার ফলে সৃষ্ট ক্ষতি কমিয়ে দেয়।
প্রধান প্রযুক্তিগত পরামিতি:
| নাম | লাইনচ্যুত ডিটেক্টর ডিভাইস |
| আবেদন | রেলের মালবাহী গাড়ি |
| স্ট্যান্ডার্ড | TB/T3224-2010 |
| পরিমাণ | 1 সেট প্রতিটি এক্সেল |
| প্রযোজ্য রেল | 50 কেজি/মি বা তার বেশি |
| ইনস্টলেশন শাখা পাইপলাইন ব্যাস | ≥ 15.7 মিমি |
| একটি গাড়ির জন্য শাখা পাইপলাইনের মোট ক্ষমতা | ≤ 1.5 লি |
| সর্বনিম্ন ব্যাসার্ধ | 80 মি |
প্রধান কাঠামো

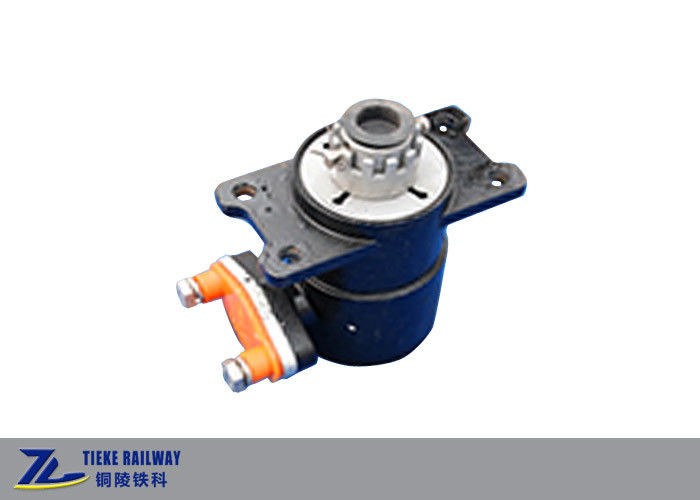

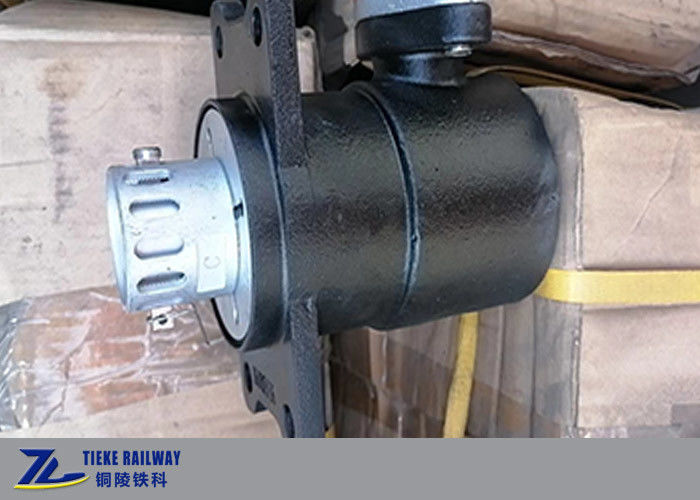

লাইনচ্যুত ডিটেক্টর ডিভাইসটি মূলত লাইনচ্যুত অটো ব্রেক ভালভ, শাখা পাইপ লাইন, টিজ, বল ভালভ, ইত্যাদির সমন্বয়ে গঠিত। মূল অংশটি হল লাইনচ্যুত অটো ব্রেক ভালভ, যা ভালভ বডি, ব্রেক ভালভ রড, পুল রিং, শীর্ষ বিম, সামঞ্জস্য নিয়ে গঠিত। রড, অ্যাক্টিং রড, লক নাট, শ্রাপনেল, ইত্যাদি
কাজ নীতি:
রেলের মালবাহী গাড়ি যখন কোনো কারণে লাইনচ্যুত হয়, তখন চাকা এবং অ্যাক্সেলের অবস্থান পরিবর্তন হবে এবং লাইনচ্যুত অটো ভাঙা ভালভের পুল রিং বা উপরের বিমটি অ্যাক্সেলের সাথে স্পর্শ করবে এবং সংঘর্ষ করবে এবং এই শক্তি সামঞ্জস্যের মাধ্যমে ব্রেক ভালভ রডে প্রেরণ করা হবে। রড এবং অভিনয় রড।ব্রেক ভালভ রড পাতলা প্রাচীর গঠন ডিজাইন করা হয়েছে এবং আউট জোরে ভাঙা সহজ.ব্রেক ভালভ রডটি ভেঙে গেলে, বায়ুমণ্ডলে ব্রেক সিস্টেমের চ্যানেলটি খোলা হয় এবং জরুরী ব্রেক অবিলম্বে প্রয়োগ করা হবে।
যখন মালবাহী ওয়াগন খালি থাকে এবং বিশদ বিবরণ থাকে, তখন লাইনচ্যুত চাকা সেটের এক্সেল ব্রেক ভালভের রডকে ভেঙে দেয়;যখন মালবাহী ওয়াগন লোড হয় এবং লাইনচ্যুত হয়, তখন লাইনচ্যুত চাকা সেট ছাড়া লাইনচ্যুত বগির এক্সেল ব্রেক ভালভের রডকে ভেঙে দেয়।
লাইনচ্যুত স্বয়ংক্রিয় ব্রেকিং প্রক্রিয়া নীচের মত সমাপ্ত করা যেতে পারে:
যানবাহন লাইনচ্যুত-বিশদ এক্সেল এবং চাকার অবস্থান পরিবর্তিত-ব্রেক ভালভ রড শিয়ারড-ব্রেক সিস্টেম পাইপ বায়ুমণ্ডল-ট্রেন জরুরি ব্রেক দিয়ে খোলা হয়েছিল
রেলগাড়িতে ইনস্টলেশন:
লাইনচ্যুত সনাক্তকারী ডিভাইসের ইনস্টলেশন হল রেলকারের আসল এয়ার ব্রেকিং সিস্টেমের মূল এয়ার পাইপে দুটি শাখা যুক্ত করা, যা মূল এয়ার ব্রেকিং সিস্টেমের কার্যকারিতাকে প্রভাবিত করে না।
সাধারণ রেলওয়ে মালবাহী ওয়াগনের ইনস্টলেশন, ভালভের অবস্থানের মাপ, পুল রিং, টপ বিম এবং অ্যাক্সেল (খালি লোড) ΔX,ΔY1,ΔY2 নীচের টেবিলের সাথে মেনে চলতে হবে।বিশেষ যানবাহনের জন্য, অবস্থানের মাপ গাড়ির পরামিতি অনুযায়ী গণনা করা হবে।
রেলওয়ে ওয়াগনগুলিতে ইনস্টলেশন:
