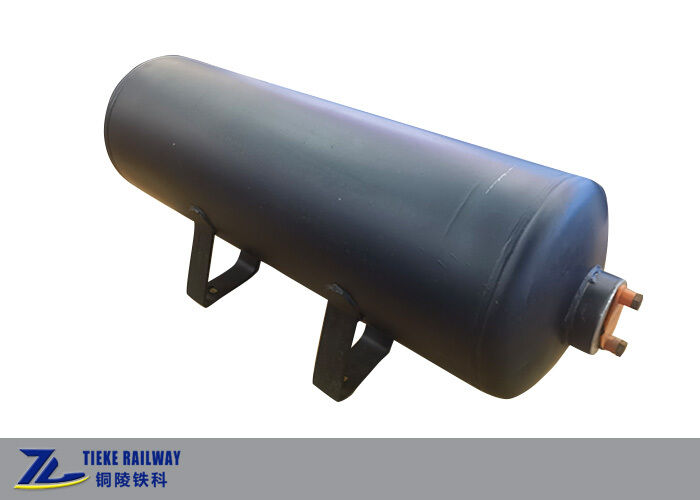

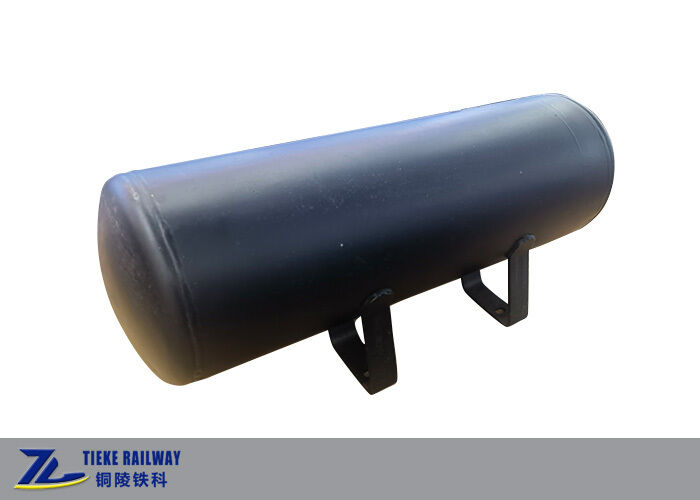

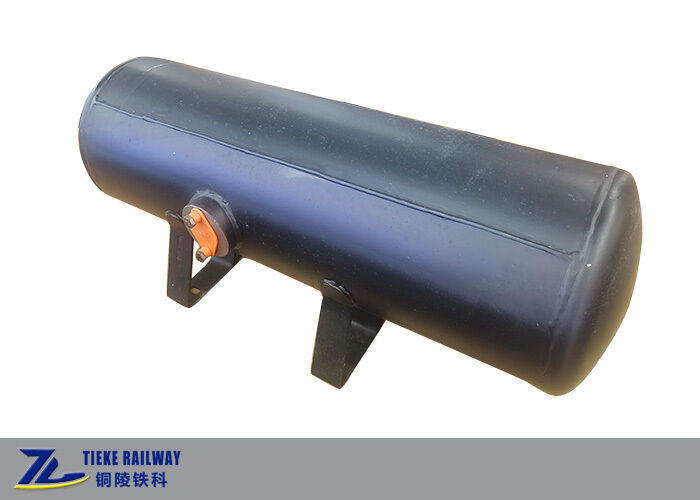

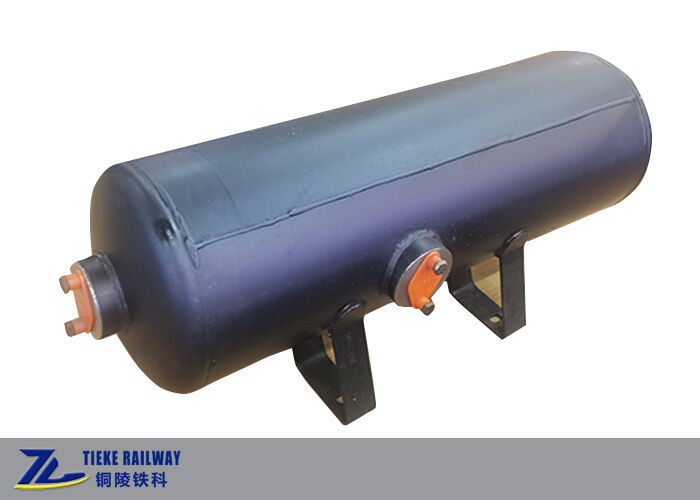

ডাবল চেম্বার এয়ার রিজার্ভার 11*50 সম্মিলিত রেলওয়ে এয়ার ব্রেক ডাবল এয়ার রিজার্ভার

ডাবল চেম্বার এয়ার রিজার্ভার 11*50 সম্মিলিত রেলওয়ে এয়ার ব্রেক ডাবল এয়ার রিজার্ভার

ডাবল চেম্বার এয়ার রিজার্ভার 11x50

রেলওয়ে এয়ার ব্রেক ডাবল রিজার্ভার

সম্মিলিত এয়ার ব্রেক রিজার্ভার

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

OEM Customized

সাক্ষ্যদান:

TB/T Standard, GB150 (EN 286 optional)

মডেল নম্বার:

11*50

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
মডেল:
11*50
বড় চেম্বারের ভলিউম:
50L (সহায়ক জলাধার)
ছোট চেম্বারের ভলিউম:
11L (অপারেটিং জলাধার)
সামগ্রিক দৈর্ঘ্য:
963 মিমি
সিলিন্ডারের বাইরের ব্যাস:
৩০৩ মিমি
কেন্দ্রের উচ্চতা:
200 +/- 1 মিমি (সিলিন্ডার থেকে মাউন্ট পৃষ্ঠ)
ডিজাইন কাজের চাপ:
0.6 MPa (600 kPa)
হাইড্রোস্ট্যাটিক পরীক্ষার চাপ:
1.2 এমপিএ
এয়ার টাইটনেস টেস্ট প্রেসার:
0.7 এমপিএ
উপাদান:
চাপ জাহাজ ইস্পাত Q245R / Q345R
গঠন:
অভ্যন্তরীণ বিভাজক প্লেট, ঐচ্ছিক হ্যাঙ্গার বন্ধনী সহ ঝালাই ইস্পাত সিলিন্ডার
আবেদন:
রেলওয়ে মালবাহী ওয়াগন, হপার ওয়াগন, ট্যাংক ওয়াগন এয়ার ব্রেক সিস্টেম
প্রযোজ্য ওয়াগন টাইপ:
K3, K13 হপার ওয়াগন; GQ70, GN70 ট্যাঙ্ক ওয়াগন
পরিদর্শন স্ট্যান্ডার্ড:
টিবি/টি রেলওয়ে স্ট্যান্ডার্ড, GB150; EN 286 ঐচ্ছিক
পৃষ্ঠ চিকিত্সা:
বালি ব্লাস্টিং + রেলওয়ে অ্যান্টি-জারা পেইন্ট
আনুষাঙ্গিক:
ড্রেন প্লাগ, লিফটিং হ্যাঙ্গার (ঐচ্ছিক)
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
10 টুকরা
মূল্য
USD 100-600 / Piece
প্যাকেজিং বিবরণ
ভিতরে সাদা কাস্টম ফেনা অবস্থান ব্লক সঙ্গে শক্ত কাগজ বাক্স
ডেলিভারি সময়
উত্পাদনের জন্য 15-30 দিন, স্টকের জন্য 3-7 দিন
পরিশোধের শর্ত
টি/টি, এল/সি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
প্রতি মাসে 500 টুকরা
পণ্যের বর্ণনা

ডাবল চেম্বার এয়ার রিজার্ভার ১১*৫০ কম্বাইন্ড রেলওয়ে এয়ার ব্রেক ডাবল এয়ার রিজার্ভার

সংক্ষিপ্ত পরিচিতি

এই ডাবল চেম্বার এয়ার রিজার্ভার (যৌথ রিজার্ভার, ডাবল এয়ার রিজার্ভার নামেও পরিচিত) রেলওয়ে মালবাহী ওয়াগন এয়ার ব্রেক সিস্টেমের জন্য বিশেষভাবে ডিজাইন করা একটি সমন্বিত চাপ পাত্র। এটি একটি একক খোলসের মধ্যে একটি সহায়ক রিজার্ভার এবং একটি অপারেটিং রিজার্ভারকে একত্রিত করে, যা দুটি সম্পূর্ণ স্বাধীন এয়ার চেম্বার নিশ্চিত করার জন্য একটি কঠিন অভ্যন্তরীণ পার্টিশন দ্বারা পৃথক করা হয় যাতে গ্যাসের কোনও যোগাযোগ না থাকে।

দুটি রিজার্ভারকে একটি অ্যাসেম্বলিতে একত্রিত করার মাধ্যমে, এই রেলওয়ে এয়ার ব্রেক রিজার্ভার কার্যকরভাবে আন্ডারফ্রেম ইনস্টলেশন স্থান বাঁচায়, সংযোগকারী পাইপলাইন, বন্ধনী এবং ফাস্টেনারগুলির পরিমাণ হ্রাস করে এবং রোলিং স্টকের সামগ্রিক ট্যারে ওজন কমায়। এটি রেলওয়ে হপার ওয়াগন এবং K3, K13 সিরিজের হপার কার, GQ70 / GN70 সিরিজের ট্যাঙ্ক ওয়াগনের মতো ট্যাঙ্ক ওয়াগনে ব্যাপকভাবে ব্যবহৃত হয়।

চাপ পাত্র গ্রেডের স্টিল প্লেট থেকে তৈরি করা হয়েছে যা ঢালাই করা ডিসড হেড সহ। সমস্ত ওয়েল্ড নন-ডেস্ট্রাকটিভ টেস্টিং (NDT) এর মধ্য দিয়ে যায়। প্রতিটি ইউনিট ডেলিভারির আগে হাইড্রোস্ট্যাটিক প্রেসার টেস্ট এবং এয়ার টাইটনেস টেস্টের বিষয়, যা রেলওয়ে রোলিং স্টক প্রেসার ভেসেল প্রয়োজনীয়তা মেনে চলে। ওয়াগন আন্ডারফ্রেমে সরাসরি মাউন্ট করার জন্য ঐচ্ছিক হ্যাঙ্গার ব্র্যাকেট উপলব্ধ। সমুদ্র পরিবহনের জন্য এবং দীর্ঘমেয়াদী বহিরঙ্গন পরিষেবার জন্য কাস্টম পেইন্টিং এবং অ্যান্টি-করোশন কোটিং সরবরাহ করা যেতে পারে।

মূল বৈশিষ্ট্য

  • দুটি বিচ্ছিন্ন এয়ার চেম্বার: ৫০ লিটার সহায়ক রিজার্ভার + ১১ লিটার অপারেটিং রিজার্ভার
  • সমন্বিত যৌথ কাঠামো, ওয়াগন আন্ডারফ্রেমের জন্য কমপ্যাক্ট লেআউট
  • ওয়েল্ডিং সিমের জন্য সম্পূর্ণ NDT, কঠোর হাইড্রোস্ট্যাটিক ও এয়ার টাইটনেস পরিদর্শন
  • কার্যকরী চাপ ০.৬ MPa, স্ট্যান্ডার্ড রেলওয়ে মালবাহী এয়ার ব্রেক সিস্টেমের জন্য উপযুক্ত
  • ঐচ্ছিক হ্যাঙ্গার ব্র্যাকেট, ড্রেন প্লাগ এবং কাস্টমাইজড পোর্ট বিন্যাস
  • TB/T রেলওয়ে মান পূরণ করে; অনুরোধে EN 286 কমপ্লায়েন্স উপলব্ধ
  • কঠিন অপারেটিং পরিবেশের জন্য হেভি-ডিউটি অ্যান্টি-করোশন কোটিং

প্রযুক্তিগত ডেটা শীট

আইটেমস্পেসিফিকেশন
পণ্যের নামডাবল চেম্বার এয়ার রিজার্ভার (যৌথ রিজার্ভার)
মডেল১১*৫০
চেম্বার ভলিউমবড় চেম্বার: ৫০ লিটার (সহায়ক রিজার্ভার); ছোট চেম্বার: ১১ লিটার (অপারেটিং রিজার্ভার)
সামগ্রিক দৈর্ঘ্য৯৬৩ মিমি
সিলিন্ডারের বাইরের ব্যাস৩০৩ মিমি
কেন্দ্রের উচ্চতা (মাউন্টিং সারফেস থেকে সিলিন্ডার)২০০ +/- ১ মিমি
ডিজাইন কার্যকরী চাপ০.৬ MPa (৬০০ kPa)
হাইড্রোস্ট্যাটিক টেস্ট চাপ১.২ MPa
এয়ার টাইটনেস টেস্ট চাপ০.৭ MPa
উপাদানপ্রেসার ভেসেল স্টিল Q245R / Q345R
কাঠামোঅভ্যন্তরীণ পৃথকীকরণ প্লেট সহ ঢালাই করা স্টিল সিলিন্ডার, ঐচ্ছিক হ্যাঙ্গার ব্র্যাকেট
প্রয়োগরেলওয়ে মালবাহী ওয়াগন, হপার ওয়াগন, ট্যাঙ্ক ওয়াগন এয়ার ব্রেক সিস্টেম
প্রযোজ্য ওয়াগন প্রকারK3, K13 হপার ওয়াগন; GQ70, GN70 ট্যাঙ্ক ওয়াগন
পরিদর্শন মানTB/T রেলওয়ে মান, GB150; EN 286 ঐচ্ছিক
সারফেস ট্রিটমেন্টস্যান্ড ব্লাস্টিং + রেলওয়ে অ্যান্টি-করোশন পেইন্ট
আনুষাঙ্গিকড্রেন প্লাগ, লিফটিং হ্যাঙ্গার (ঐচ্ছিক)

বাল্ক অর্ডারের জন্য, কাস্টমাইজড প্যারামিটার বা OEM সহযোগিতার জন্য, অনুগ্রহ করে একটি উদ্ধৃতির জন্য আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন।
