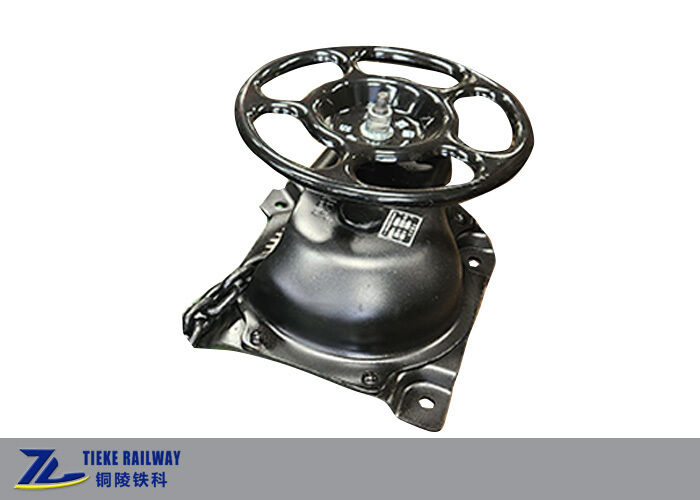

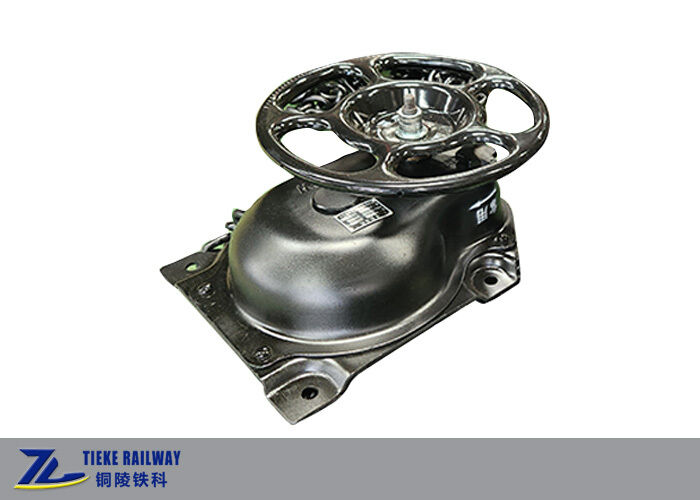

এনএসডব্লিউ রেলওয়ে হ্যান্ড ব্রেক মেশিন ভার্টিকাল হুইল ৪০০মিমি কাস্ট স্টিল লকিং সহ

এনএসডব্লিউ রেলওয়ে হ্যান্ড ব্রেক মেশিন ভার্টিকাল হুইল ৪০০মিমি কাস্ট স্টিল লকিং সহ

এনএসডব্লিউ রেলওয়ে হ্যান্ড ব্রেক মেশিন

ভার্টিকাল হুইল কাস্ট স্টিল হাউজিং

চেইন ওয়াইন্ডিং লকিং মেকানিজম

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

Tieke

সাক্ষ্যদান:

ISO 9001:2015

মডেল নম্বার:

এনএসডব্লিউ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
নাম:
রেলওয়ে মালবাহী গাড়ির জন্য NSW হ্যান্ড ব্রেক মেশিন উল্লম্ব চাকা ব্রেক
আবেদন:
রেলওয়ে মালবাহী ওয়াগনের জন্য হ্যান্ড ব্রেক
হ্যান্ড হুইল ব্যাস:
400 মিমি
ইনপুট টর্ক:
156 Nm
আউটপুট চেইন ফোর্স:
>=10 kN
মাত্রা:
400 মিমি x 522 মিমি x 214 মিমি
হোল সাইজ ইনস্টল করা হচ্ছে:
ব্যাস 18 মিমি
টর্ক রিলিজ:
ব্রেক টর্কের চেয়ে কম
ওজন:
36 কেজি
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
আলোচনা সাপেক্ষ
মূল্য
negotiable
প্যাকেজিং বিবরণ
কাঠের কেস
ডেলিভারি সময়
1-2 মাস
পরিশোধের শর্ত
টি/টি, এল/সি
যোগানের ক্ষমতা
প্রতি বছর 20000 সেট
পণ্যের বর্ণনা

মালবাহী ওয়াগনের জন্য NSW টাইপ রেলওয়ে হ্যান্ড ব্রেক মেশিন

NSW টাইপ হ্যান্ড ব্রেক মেশিন পার্কিং বা শান্টিংয়ের জন্য সব ধরণের রেলওয়ে মালবাহী ওয়াগনের জন্য প্রযোজ্য। এটি প্রধানত কেস, বেস, হ্যান্ড হুইল, স্পিড রেগুলেটিং হ্যান্ডেল, ড্রাইভিং শ্যাফ্ট, চেইন ওয়াইন্ডিং শ্যাফ্ট এবং লকিং মেকানিজম নিয়ে গঠিত। হ্যান্ড হুইলে 'ON' এবং 'OFF' নির্দেশক চিহ্ন মুদ্রিত থাকে এবং কেসের উপর নেমপ্লেট লাগানো থাকে।

অপারেটিং নির্দেশাবলী

  • চালু: স্পিড রেগুলেটিং হ্যান্ডেলটি খাড়া করুন, তারপর ব্রেকিং ফোর্স তৈরি এবং বজায় রাখার জন্য হ্যান্ড হুইলটি ঘড়ির কাঁটার দিকে ঘোরান।
  • বন্ধ: স্পিড রেগুলেটিং হ্যান্ডেলটি স্থির রাখুন, হ্যান্ড হুইলটি প্রায় ৪০° ঘড়ির কাঁটার বিপরীত দিকে ঘোরান এবং হ্যান্ড ব্রেকটি ছেড়ে যাবে। রিলিজের জন্য প্রয়োজনীয় টর্ক ব্রেকিংয়ের সময় ইনপুট টর্কের প্রায় ৫০%।
  • গতি কমানো: স্পিড রেগুলেটিং হ্যান্ডেলটি ঘড়ির কাঁটার বিপরীত দিকে অনুভূমিক অবস্থানে ঘোরান। এই সময়ে স্পাইন টাং কাজ করে না। প্রয়োজনে, যেকোনো সময় ব্রেক করার জন্য হ্যান্ড হুইলটি ঘড়ির কাঁটার দিকে এবং ছেড়ে দেওয়ার জন্য ঘড়ির কাঁটার বিপরীত দিকে ঘোরান।
  • লকিং: একটি ত্রিভুজাকার কী দ্বারা চালিত একটি ব্রেক লকিং ডিভাইস লাগানো আছে। হ্যান্ড ব্রেক লক করতে, ব্রেক করার পর কেসের নিচের বাম দিকে থাকা লকিং ট্যাবটি ঘড়ির কাঁটার দিকে ঘোরান যতক্ষণ না কী আর নড়াচড়া না করে। লকিং ফাংশন রিলিজ করতে কী ঘড়ির কাঁটার বিপরীত দিকে ঘোরান।

প্রধান প্রযুক্তিগত পরামিতি

হ্যান্ড হুইলের ব্যাস৪০০ মিমি
ইনপুট টর্ক১৫৬ N·m
চেইনের আউটপুট সম্পূর্ণ শক্তি≥১০ kN
মাত্রা৪০০মিমি × ৫২২মিমি × ২১৪মিমি
ইনস্টলিং হোলের আকার∅ ১৮ মিমি
ওজন৩৬ কেজি

কেন Tieke Railway বেছে নেবেন

Tieke Railway সরাসরি রেলওয়ে ওয়াগন এবং ওয়াগন যন্ত্রাংশ তৈরি ও রপ্তানি করে। রেলওয়ে ওয়াগন এবং বগি তৈরির ১০ বছরের বেশি অভিজ্ঞতার সাথে, আমরা ১৪৩৫মিমি, ১০০০মিমি, ১০৬৭মিমি এবং ১৫২০মিমি সহ বিভিন্ন গেজের জন্য হ্যান্ড ব্রেক মেশিন এবং বগি উপাদান ডিজাইন করতে পারি। একটি সঠিক উদ্ধৃতির জন্য আপনার অঙ্কন বা প্রযুক্তিগত প্রয়োজনীয়তা আমাদের পাঠান।
