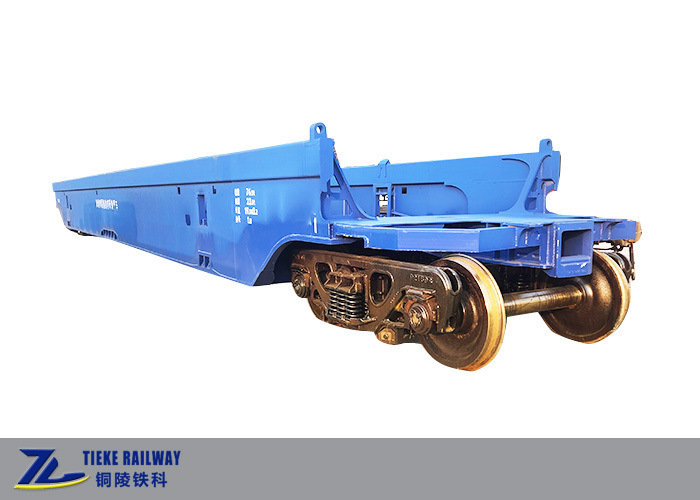

মিটার গজ ডাবল ডেক কনটেইনার ফ্ল্যাট ওয়াগন ওয়েল ওয়াগন 20' 40' আইএসও

মিটার গজ ডাবল ডেক কনটেইনার ফ্ল্যাট ওয়াগন ওয়েল ওয়াগন 20' 40' আইএসও

1সংক্ষিপ্ত ভূমিকা:

মিটার গ্যাজেড ডাবল ডেক কনটেইনার ওয়াগনটি মিটার গ্যাজেড রেলপথের জন্য উপযুক্ত যা ডাবল ডেক কনটেইনার পরিবহনের প্রয়োজনীয়তা পূরণ করে।এটি ২০ ফুট এবং ৪০ ফুট আন্তর্জাতিক মানের কনটেইনার বহন করতে পারে।গাড়ির নীচের ডেক দুটি ২০ ফুট বা একটি ৪০ ফুটের কনটেইনার বহন করতে পারে এবং উপরের ডেক দুটি ২০ ফুট বা একটি ৪০ ফুটের কনটেইনার বহন করতে পারে।

2প্রযুক্তিগত পরামিতিঃ

3প্রধান প্রযুক্তিগত কাঠামো:

এই মিটার গ্যাজের কন্টেইনার ওয়েল ওয়াগনের কাঠামো মূলত গাড়ির চ্যাসি, ব্রেকিং সিস্টেম, কন্টেইনার লকিং ডিভাইস, কপলার এবং বাফার সিস্টেম এবং বগি নিয়ে গঠিত।

3.১ ওয়াগন ক্যারিজ

ওয়াগনের দেহটি একটি সম্পূর্ণ স্টিলের ঢালাইকৃত ইন্টিগ্রেটেড লোড-বেয়ারিং কাঠামো, যা মূলত চ্যাসি, পাশের দেয়াল, ট্র্যাকশন কুশন ইত্যাদি নিয়ে গঠিত।চ্যাসির প্রধান ইস্পাত প্লেটটি Q450NQR1 উচ্চ-শক্তির আবহাওয়া প্রতিরোধী ইস্পাত থেকে তৈরি করা হয় যা নং নথির প্রয়োজনীয়তা পূরণ করেট্রান্সপোর্ট ট্রাক (২০০৩) এবং ০৯CuPCrNi-A বায়ুমণ্ডলীয় ক্ষয় প্রতিরোধী ইস্পাত যা TB/T১৯৭৯ এর প্রয়োজনীয়তা পূরণ করে।

3.২ কনটেইনার লকিং ডিভাইস

নীচের কন্টেইনারটি ওয়াগন বডিতে একটি স্থায়ী লক দিয়ে স্থাপন করা হয়, যা বডিটির নীচে স্থাপন করা হয়। লকটি উচ্চ-শক্তির নিম্ন-অ্যালগরি স্টিলের কাঠামো, ভারী বোঝা জন্য উপযুক্ত।উপরের কনটেইনার লকটি আন্তর্জাতিক সামুদ্রিক ব্যবহারের জন্য একটি ডাবল-হেড ঘূর্ণন লক.

3.3 এয়ার ব্রেক ডিভাইস

বায়ু ব্রেকটি গাড়ির দেহের উভয় প্রান্তে ব্রেক সিলিন্ডারগুলি নিয়ন্ত্রণ করতে 120 ধরণের একটি ভালভ ব্যবহার করে, যা ST2-250 ব্রেক জুতোর স্বচ্ছতা স্বয়ংক্রিয় নিয়ন্ত্রকগুলির 2 সেট নিয়ন্ত্রণ করে,2 254mmX254mm স্পিন সিলড ব্রেক সিলিন্ডার, KZW-4G খালি এবং লোড গাড়ির স্বয়ংক্রিয় সমন্বয় ডিভাইস, নতুন উচ্চ ঘর্ষণ সিন্থেটিক ব্রেক জুতা, বল-কোর কোণ প্লাগ গেট, সমন্বিত ইন্টিগ্রেটর,স্টেইনলেস স্টীল ব্রেক পাইপ সিস্টেম এবং আনুষাঙ্গিকইত্যাদি।

3.4 হ্যান্ড ব্রেক ডিভাইস

এটি NWS হ্যান্ড ব্রেক মেশিন দিয়ে ইনস্টল করা আছে।

3.5 কপলারের ড্রাফ্ট গিয়ার

এটি চীনা নং 13 বি সংযোজক এবং জোয়াল, এসটি বা এমটি সিরিজ বাফার গ্রহণ করে।

3.6 বগি

এটি 25 টন অক্ষ লোড মিটার গেইজ রাইড কন্ট্রোল কাস্টিং বগি গ্রহণ করে। রিস্টার এবং সাইড ফ্রেমগুলি বি + গ্রেড কাস্ট স্টিলের তৈরি;যৌগিক কমন কিলের প্রধান ঘর্ষণ প্লেটটি পলিমার কম্পোজিট উপাদান থেকে তৈরি, এবং কমনীয় কিলের দেহটি বাইনাইটিক নমনীয় লোহা; পাশের ফ্রেম কলামের পরিধান প্লেটটি 45 স্টিলের তৈরি এবং স্লাইডওয়ের পরিধান প্লেটটি টি 10 এর তৈরি;একটি দুই পর্যায়ের শক্ততা স্প্রিং গৃহীত হয়; 355 মিমি ব্যাসার্ধের একটি নিম্ন কেন্দ্রীয় প্লেট গৃহীত হয়, এবং একটি পরিবাহী পলিমার কম্পোজিট কেন্দ্রীয় প্লেট পরিধান প্লেট নিম্ন কেন্দ্রীয় প্লেট ইনস্টল করা হয়;HDSA ঘূর্ণিত ইস্পাত চাকার 352226X2-2RZ বিয়ারিং দিয়ে সজ্জিত করা হয়, 50 স্টিলের অক্ষ এবং LM পরিধান টাইপ বেড; মৌলিক ব্রেকিং ডিভাইস অস্ট্রিয়ান-বাইনাইট নমনীয় লোহার বুশিং এবং চ্যানেল স্টিল ব্রেক বিম গ্রহণ করে।

4বিস্তারিত ছবিঃ
