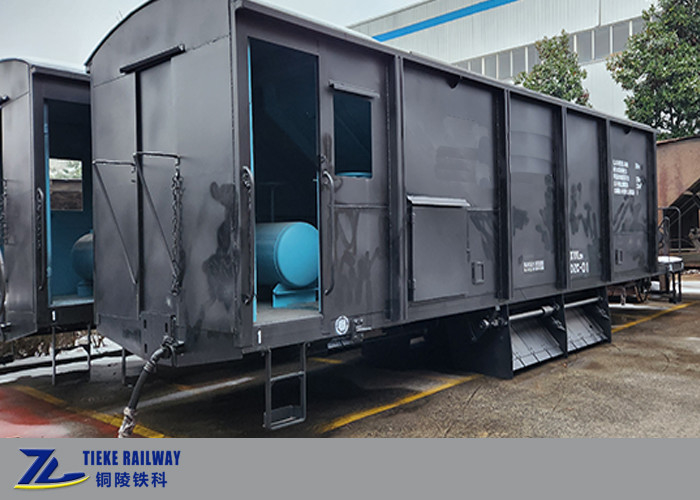

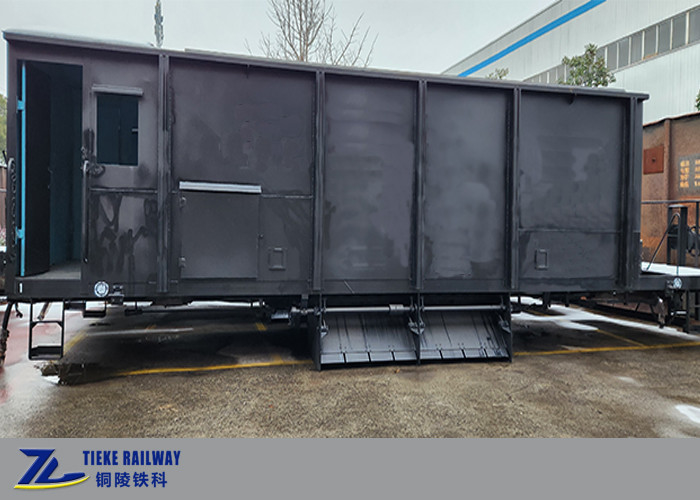

1000 মিমি ট্র্যাক গজ হপার টাইপ ব্যালস্ট রেলওয়ে ওয়াগন নীচের নিষ্কাশন

সংক্ষিপ্ত ভূমিকা:

1000 মিমি ট্র্যাক গ্যাজের ব্যালস্ট ওয়াগনটি দক্ষিণ-পূর্ব এশিয়া এবং আফ্রিকান দেশগুলির গ্রাহকদের জন্য ডিজাইন করা হয়েছে যাদের রেললাইনগুলি 1000 মিমি প্রশস্ত।এটি প্রধানত রেলপথ নির্মাণ বা রক্ষণাবেক্ষণের জন্য বালাস্ট পরিবহনের জন্য ব্যবহৃত হয়.
বালাস্ট উপরে থেকে লোড করা হয় এবং নিচে থেকে লোড করা হয়, মহাকর্ষ ব্যবহার করে লোড করার জন্য।এটিতে একটি ম্যানুয়াল আনলোডিং প্রক্রিয়া রয়েছে এবং নিম্ন দরজা খোলার এবং বন্ধ করার কাজটি ট্রান্সমিশন স্টিয়ারিং হুইলটি ঘুরিয়ে করা হয়পুরো ব্যালেস্ট ওয়াগনে চারটি নিম্ন দরজা রয়েছে যা ট্র্যাকের বাইরে আনলোড করার জন্য।

প্রধান কাঠামোঃ

মিটার গ্যাজ ব্যালস্ট ওয়াগন মূলত শ্যাসি, ব্যালস্ট আনলোডিং ডিভাইস, ব্রেকিং সিস্টেম, কপলিং এবং ডাম্পিং সিস্টেম এবং বগি নিয়ে গঠিত।

চ্যাসিঃ

চ্যাসিটি একটি ঝালাই করা ইস্পাত কাঠামো, যা চ্যাসি, পাশের দেয়াল, শেষ দেয়াল, ফ্যানেল ইত্যাদি নিয়ে গঠিত।
চ্যাসিটি চীন থেকে উচ্চ-শক্তি, কম খাদ ইস্পাত প্রোফাইল শীট Q345B থেকে তৈরি, যা বর্তমানে ব্যাপকভাবে ব্যবহৃত হয়। প্রয়োজন। এটি চীন রেলওয়ে দ্বারা ব্যবহৃত হয়,উচ্চতর পারফরম্যান্স আছে এবং লোডিং ফাংশন পূরণ করে.

ব্যালস্ট ডিসচার্জ সিস্টেমঃ

রেলগাড়ির ব্যালস্ট আনলোডিং সিস্টেমটি একটি ম্যানুয়াল কন্ট্রোল ডিভাইস এবং একটি ট্রান্সমিশন ডিভাইস নিয়ে গঠিত। এর জন্য চার (4) নীচের দরজা রয়েছে। নীচের দরজা দুটি হ্রাসকারী দ্বারা পৃথকভাবে নিয়ন্ত্রিত হয়।

হপার ওয়াগনের এয়ার ব্রেক সিস্টেমঃ

ব্রেকিং সিস্টেমটি চীনা রেলওয়ে স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, মূলত 120 টি নিয়ন্ত্রণ ভালভ, সহায়ক বায়ু সিলিন্ডার, ব্রেক সিলিন্ডার, ব্রেক নিয়ন্ত্রক, কোণ কুঁড়ি ইত্যাদি নিয়ে গঠিত।হ্যান্ড ব্রেক ডিভাইস একটি চেইন হ্যান্ড হুইল চালিত হ্যান্ড ব্রেক গ্রহণ করে.

কপলার এবং ড্রাফ্ট গিয়ার:

ক্যাপলার বাফার ডিভাইসটি একটি সি-গ্রেড স্টিল নং 13 নীচের কাজকারী ক্যাপলার গ্রহণ করে যা AAR-10A কনট্যুর এবং ডান দিকে খোলার হুক, এসটি বাফার বা এমটি -3 বাফার,পাশাপাশি একটি মিলে যাওয়া কপলার জোয়াক এবং অ্যালাইড স্টিলের কপলার জোয়াক পিন.

বগি:

বগিটি ঢালাই ইস্পাতের তৈরি নিয়ন্ত্রণ সাসপেনশন সহ একটি তিন-অংশের বগি, যার একটি নিয়ন্ত্রিত কমন ডাম্পিং ডিভাইস রয়েছে। প্রধান উপাদানগুলির মধ্যে রয়েছে চাকা সেট সমাবেশ, পরিবর্ধক সমাবেশ,সাইড ফ্রেম সমন্বয়, লেয়ার সমন্বয়কারী, লেয়ার অ্যাডাপ্টার, বেস ব্রেক ডিভাইস, লেয়ার স্প্রিং, উইজ কম্পন হ্রাস, নিম্ন পাশের লেয়ার এবং অন্যান্য উপাদান।বগিটির পারফরম্যান্স GB/T5599 এর রেটিং প্রয়োজনীয়তা পূরণ করে এবং শক্তি নকশা TB/T1335 এর প্রয়োজনীয়তা পূরণ করে.
