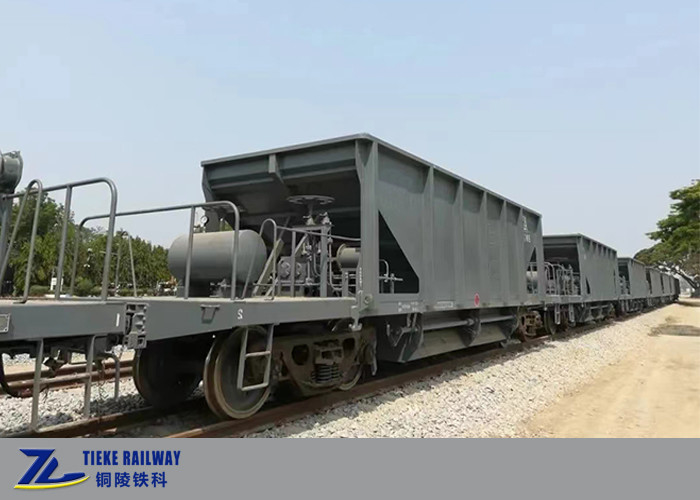

1000 মিমি মিটার গেজ রেলওয়ে ব্যালাস্ট হপার ওয়াগন পে লোড 40T ক্ষমতা 25 কিউবিক মিটার

সংক্ষিপ্ত ভূমিকা:

দক্ষিণ-পূর্ব এশিয়া এবং আফ্রিকার দেশগুলির গ্রাহকদের জন্য 1000 মিমি গজ রেলওয়ে ব্যালস্ট হপার ওয়াগন ডিজাইন করা হয়েছে, যার রেল লাইনটি 1000 মিমি গজ।এটি প্রধানত রেলপথ নির্মাণ বা রক্ষণাবেক্ষণের জন্য বালাস্ট পরিবহনের জন্য ব্যবহৃত হয়.
বালাস্টটি উপরে থেকে লোড করা হয় এবং নীচে থেকে আনলোড করা হয়, এটি আনলোড করার জন্য তার মাধ্যাকর্ষণ ব্যবহার করে।এটা একটি ম্যানুয়াল আনলোডিং প্রক্রিয়া গ্রহণ এবং খোলা এবং নীচের দরজা বন্ধ গিয়ারবক্সের হ্যান্ডহুইল ঘোরানো দ্বারা পরিচালিত হয়পুরো ব্যালস্ট ওয়াগনটি রেলপথের বাইরের দিকে আনলোড করার জন্য চারটি নীচের দরজা দিয়ে সজ্জিত।

প্রধান কাঠামোঃ

মিটার গ্যাজ ব্যালস্ট হপার ওয়াগন মূলত গাড়ির শ্যাসি, ব্যালস্ট ডিসচার্জ ডিভাইস, ব্রেকিং সিস্টেম, কপলার এবং বাফার সিস্টেম এবং বগি নিয়ে গঠিত।

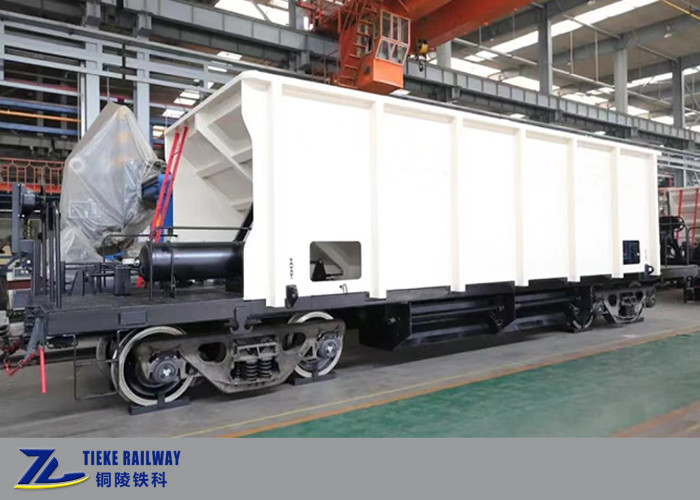

যানবাহনের দেহঃ

গাড়ির দেহ একটি কেন্দ্রীয় বিম ছাড়া একটি ঢালাই ইস্পাত কাঠামো, একটি চ্যাসি, পার্শ্ব দেয়াল, শেষ দেয়াল, funnels, ইত্যাদি গঠিত।
গাড়ির দেহটি চীনের Q345B নিম্ন খাদ উচ্চ-শক্তির প্রোফাইল ইস্পাত প্লেট দিয়ে তৈরি, যা বর্তমানে চীন রেলওয়ে দ্বারা সাধারণত ব্যবহৃত হয়,উচ্চতর পারফরম্যান্স সহ এবং গাড়ির লোডিং ফাংশন পূরণ করে.

ব্যালস্ট ডিসচার্জ সিস্টেমঃ

ওয়াগনের ব্যালস্টের নিষ্কাশন ব্যবস্থাটি হ্যান্ড কন্ট্রোল ডিভাইস এবং ট্রান্সমিশন ডিভাইস নিয়ে গঠিত। ওয়াগনের জন্য চার (4) নীচের দরজা রয়েছে। নীচের দরজা দুটি হ্রাসকারী দ্বারা পৃথকভাবে নিয়ন্ত্রিত হয়।

হপার ওয়াগনের এয়ার ব্রেক সিস্টেমঃ

ব্রেকিং সিস্টেমটি চীনা রেলওয়ে স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, মূলত 120 টি নিয়ন্ত্রণ ভালভ, সহায়ক বায়ু সিলিন্ডার, ব্রেক সিলিন্ডার, ব্রেক নিয়ন্ত্রক, কোণ কুঁড়ি ইত্যাদি নিয়ে গঠিত।হ্যান্ড ব্রেক ডিভাইস একটি চেইন হ্যান্ড হুইল চালিত হ্যান্ড ব্রেক গ্রহণ করে.

কপলার এবং ড্রাফ্ট গিয়ার:

ক্যাপলার বাফার ডিভাইসটি একটি সি-গ্রেড স্টিল নং 13 নীচের কাজকারী ক্যাপলার গ্রহণ করে যা AAR-10A কনট্যুর এবং ডান দিকে খোলার হুক, এসটি বাফার বা এমটি -3 বাফার,পাশাপাশি একটি মিলে যাওয়া কপলার জোয়াক এবং অ্যালাইড স্টিলের কপলার জোয়াক পিন.

বগি:

বগি একটি তিন টুকরো ঢালাই ইস্পাত যাত্রা নিয়ন্ত্রণ টাইপ বগি, যা একটি নিয়ন্ত্রণ টাইপ কমনীয় কিল ডিম্পিং ডিভাইস গ্রহণ করে। প্রধান উপাদানগুলির মধ্যে রয়েছে চাকা সেট সমাবেশ, শোল্টার সমাবেশ,সাইড ফ্রেম সমন্বয়, লেয়ার সমন্বয়কারী, লেয়ার অ্যাডাপ্টার, ফাউন্ডেশন ব্রেকিং ডিভাইস, লেয়ার স্প্রিং, উইজ কম্পন হ্রাস, নিম্ন পাশের লেয়ার, এবং অন্যান্য উপাদান।বগি এর পারফরম্যান্স GB/T5599 এর মূল্যায়ন প্রয়োজনীয়তা পূরণ করে, এবং শক্তি নকশা TB/T1335 এর প্রয়োজনীয়তা পূরণ করে।
